Az LCD kijelzők napjainkban szinte mindenhol ott vannak: tévékben, monitorokban, laptopokban és más digitális eszközökben. Sokan azonban nem tudják pontosan, hogyan is lesz ebből a vékony, szinte átlátszó panelből élénk, világos kép. Ebben kulcsszerepet játszik az LCD inverter, amely egy láthatatlan, ám annál fontosabb alkatrész a kijelzők működésében. Cikkünkben bemutatjuk, mi is az LCD inverter, hogyan működik, és milyen problémák merülhetnek fel vele kapcsolatban.

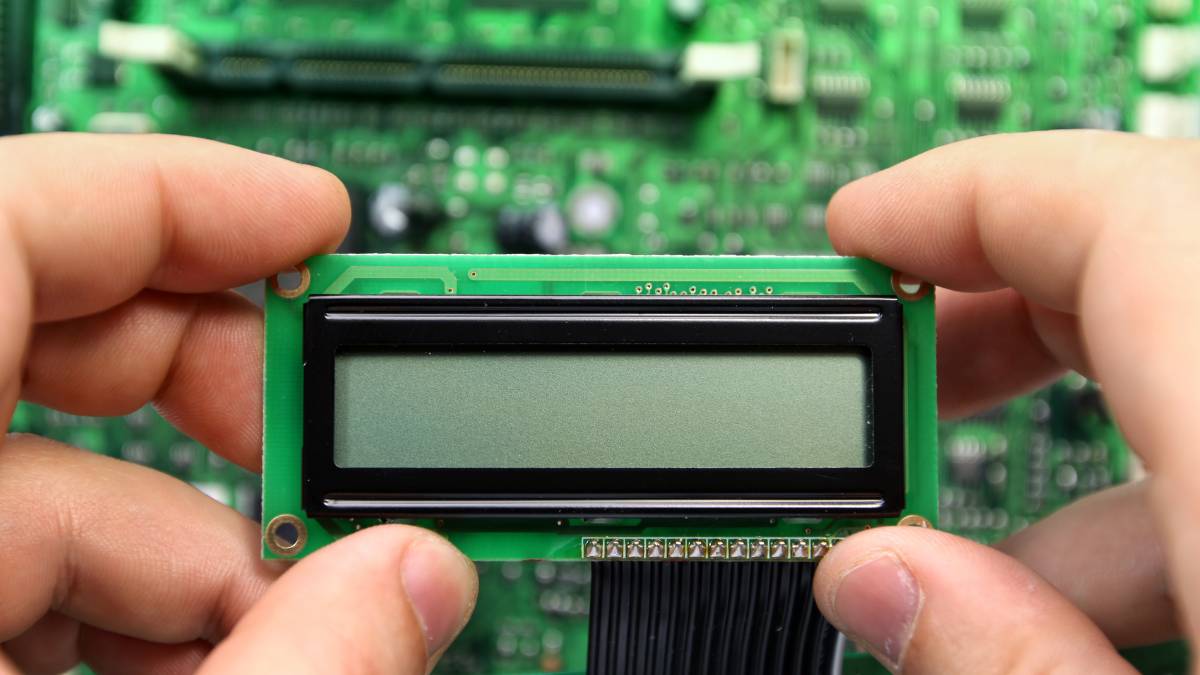

Mi az LCD inverter, és miért fontos a kijelzőben?
Az LCD (Liquid Crystal Display) kijelzők önmagukban nem bocsátanak ki fényt; szükségük van egy háttérvilágításra, hogy a képet láthatóvá tegyék. Itt jön képbe az LCD inverter, amely a háttérvilágítás energiaellátásáért felelős. Ez egy elektronikus áramkör, amely az eszköz tápfeszültségét alakítja át a kijelző háttérvilágításához szükséges magas feszültségű váltakozó árammá.
Az inverter hiányában az LCD panel magában teljesen sötét maradna, mivel nem kapna elegendő energiát a fényforrások működtetéséhez. Az inverter tehát közvetlenül befolyásolja a kijelző fényerejét és minőségét is. Fontossága miatt minden LCD kijelző egyik kulcseleme, meghibásodása esetén pedig gyakran a teljes képi megjelenítés lehetetlenné válik.
Az LCD inverterek típusai és felépítése eszközönként eltérő lehet, de közös bennük, hogy mindegyik egy cél szolgál: életet lehelni a kijelzőbe a háttérvilágítás révén. Fejlődésük együtt haladt a kijelzőtechnológiák változásával, így az újabb generációk egyre hatékonyabb és megbízhatóbb működést biztosítanak.
Végül nem szabad elfelejteni, hogy az inverter működése nemcsak a kijelző láthatóságát, hanem hosszú távú élettartamát és energiafelhasználását is jelentősen befolyásolja.
Az LCD kijelzők háttérvilágításának szerepe
- A háttérvilágítás teszi láthatóvá az LCD panelen megjelenő képet.
- Nélküle a kijelző képe sötét, szinte láthatatlan lenne.
- Meghatározza a kijelző fényerejét, kontrasztját és színhűségét.
- Eltérő típusok léteznek, amik különböző előnyöket és hátrányokat hordoznak.
| Háttérvilágítás típusa | Fényerő | Színvisszaadás | Energiafogyasztás | Élettartam |
|---|---|---|---|---|
| CCFL (hidegkatódos) | Közepes | Jó | Magasabb | 20-30 ezer óra |
| LED | Magas | Kiváló | Alacsonyabb | 50 ezer óra felett |
A háttérvilágítás a kijelző mögött vagy oldalán helyezkedik el, és egyenletes fényt biztosít az LCD panel teljes felületén. Ez a fény áthalad a folyadékkristályokon, amelyek elforgatják vagy áteresztik a fényt, így jelenítve meg a képet.
Manapság két fő háttérvilágítás-típust használnak: a klasszikus CCFL (hidegkatódos fluoreszcens lámpa) és az újabb, energiatakarékosabb LED (fénykibocsátó dióda) megoldásokat. Mindkettőnek megvannak a maga előnyei és hátrányai, de az inverter mindkettőnél központi szerepet tölt be.
Összefoglalva: a háttérvilágítás nélkül az LCD panel egy üres, sötét felület lenne, az inverter pedig biztosítja a megfelelő áramellátást ehhez a létfontosságú fényforráshoz.
Milyen típusú fényforrásokat használ az LCD?
- CCFL (Cold Cathode Fluorescent Lamp): Ezeket a fénycsöveket a régebbi LCD monitorokban, tévékben alkalmazzák. Fő előnyük a viszonylag olcsó előállítás és a megfelelő fényerő, viszont kevésbé energiatakarékosak, mint az újabb LED-ek.
- LED (Light Emitting Diode): Az újabb LCD-kben már ez a legelterjedtebb háttérvilágítási technológia. A LED-ek kicsi, energiatakarékos fényforrások, amelyek akár a kép egyes részein is külön szabályozhatók – ezáltal jobb kontrasztot és alacsonyabb fogyasztást érnek el.
- Edge-lit LED: Ennél a megoldásnál a LED-ek a kijelző szélein helyezkednek el, a fény pedig egy fényvezető rétegen keresztül világítja meg az egész panelt. Ez lehetővé teszi a vékonyabb kiviteleket.
- Direct-lit LED: A LED-ek közvetlenül a panel mögött találhatók, így egyenletesebb fényeloszlást biztosítanak és jobb a helyi fényerő-szabályozás is, bár a kijelző vastagabb lehet.
A különböző fényforrások nemcsak a fényminőséget és az energiafelhasználást befolyásolják, hanem az inverter kiválasztását és működését is. Míg a CCFL-hez magas feszültségű váltakozó áram kell, a LED-ek általában alacsonyabb feszültséggel és egyenárammal működnek, így az inverterek kialakítása is más.
Egyes korszerű kijelzőkben dinamikus háttérvilágítás-szabályozás is működik, ami a LED-ek fényerejét a megjelenített képhez igazítja. Ilyenkor az inverter, illetve a vezérlő elektronikája is még összetettebbé válik.
A technológiai fejlődés által a kijelzők nemcsak energiatakarékosabbak és tartósabbak lettek, hanem a kép minősége is ugrásszerűen javult a fényforrások fejlesztésének köszönhetően.
Az inverter alapvető működési elve lépésről lépésre
- Az LCD inverter fő feladata, hogy a kijelző fő tápfeszültségéből (általában 12-24V DC) a háttérvilágításhoz szükséges magasabb feszültséget (általában 600-1000V AC CCFL-nél, vagy megfelelő DC LED-eknél) előállítsa.
- Egy elektronikus kapcsoló (általában tranzisztor) szabályozza az áramkört, amely egy transzformátoron keresztül működik, így jön létre a szükséges nagyfeszültségű áram.
- A kimeneti feszültség és frekvencia szabályozható, így az inverter alkalmazkodik a kijelző fényerő-szabályzási igényeihez.
- A modern LCD inverterekben már beépített védelem és automatikus leállítás is található, ha a fényforrás meghibásodik vagy túlmelegszik.
Az inverter működését az alábbi táblázat szemlélteti:
| Lépés | Történés |
|---|---|
| 1. | A bemenő (általában DC) tápfeszültség megérkezik az inverterhez |
| 2. | Az inverter elektronikája (kapcsoló, vezérlő) bekapcsol |
| 3. | Egy nagyfrekvenciás jel generálódik (CCFL esetén) |
| 4. | A jel egy transzformátoron halad át, megnövelve a feszültséget |
| 5. | A transzformátor kimenetéről a háttérvilágítás fényforrása (CCFL vagy LED) működni kezd |
Ez a lépéssorozat minden alkalommal lefut, amikor a kijelzőt bekapcsoljuk. A fényerő szabályozása úgy történik, hogy az inverter által kibocsátott áram intenzitását vagy impulzusának szélességét változtatják.
A CCFL-es megoldásoknál a magasfeszültségű AC elengedhetetlen, míg a LED-es megoldásoknál az inverter inkább átalakítóként (DC-DC converter) funkcionál, és precíz vezérlést biztosít a LED-ek számára.
Az inverter komplex működése teszi lehetővé, hogy a kijelző mindig megfelelően világos és kontrasztos képet jelenítsen meg, a felhasználói igényekhez igazodva.
Hogyan alakítja át az inverter az áramot fényenergiává?
Az inverter egyfajta "energiaközpont": feladata a tápfeszültség átalakítása olyan formára, amely a kijelző fényforrásai számára ideális. Ez általában azt jelenti, hogy a számítógép vagy televízió alaplapjáról érkező alacsony feszültségű (például 12 vagy 19 voltos) egyenáramot alakítja át.
Az átalakítás során az inverter egy oszcillátort használ a feszültség "felpumpálására", ami egy transzformátor segítségével nagyobb feszültséget generál. Ez különösen CCFL-csöveknél fontos, ahol 600-1000 volt is kellhet a lámpa begyújtásához. LED-ek esetén inkább a stabil és jól szabályozható egyenáram a cél.
Az inverter elektronikus szabályozással biztosítja, hogy a fényforrás csak annyi energiát kapjon, amennyi szükséges – ezáltal nő az élettartam és csökken a fogyasztás. Az alábbi táblázat bemutatja a fő energia-átalakítási lépéseket:
| Bemenet (Input) | Átalakítás (Conversion) | Kimenet (Output) |
|---|---|---|
| 12-24V DC | Oszcillátor + transzformátor (CCFL) vagy DC-DC konverter (LED) | 600-1000V AC (CCFL), 20-100V DC (LED) |
Az így előállított elektromos energia működésbe hozza a fényforrásokat, amelyek fényt bocsátanak ki – ez a fény végül a kijelzőn át világít, létrehozva a megjelenő képet.
Összefoglalva tehát: az inverter kulcsszerepe az, hogy a tápfeszültséget a kijelzők fényforrásai számára optimális formába hozza, és így kelti életre a kijelző fényét.
Gyakori hibák és meghibásodási okok invertereknél
Az LCD inverterek, akárcsak minden elektronikai alkatrész, idővel elhasználódhatnak vagy meghibásodhatnak. Az egyik leggyakoribb hiba, amikor a kijelző hirtelen elsötétül, vagy csak halványan látható a kép – ez szinte mindig a háttérvilágítás vagy az inverter hibájára utal.
Az inverterekben gyakran hibásodhat meg a transzformátor, a vezérlő IC, vagy maga a kapcsolótranzisztor. Ezek az alkatrészek folyamatosan nagy feszültség alatt dolgoznak, így az elhasználódás, túlmelegedés vagy gyenge minőségű forrasztás miatt meghibásodhatnak.
A CCFL-csöves kijelzőknél gyakori, hogy a cső élettartamának végén már nehezen, vagy egyáltalán nem indul el, ilyenkor az inverter túlterhelődik és hamar tönkremehet. LED-es háttérvilágításnál az inverter meghibásodása általában a LED-sávok hibájával vagy zárlatával függ össze.
Egyes modelleknél előfordulhat, hogy megszakad a tápkábel, vagy kontakthiba alakul ki a csatlakozóknál – ezek szintén okozhatnak inverterhibát, és akár a teljes kijelző működésének leállásához vezethetnek.
Mire figyeljünk LCD inverter cseréje vagy javítása során?
Az inverter javítása vagy cseréje precizitást és óvatosságot igényel, mivel az alkatrész gyakran nagyfeszültséggel üzemel. Első lépésben mindig húzzuk ki a készüléket a hálózatból, és várjuk meg, míg az alkatrészek teljesen kisülnek! Soha ne dolgozzunk bekapcsolt kijelzőn!
Fontos, hogy pontosan az adott kijelző típusához megfelelő invertert válasszunk, mivel a különböző modellek feszültség- és teljesítményigénye eltérő lehet. Egy rosszul kiválasztott inverter akár további meghibásodásokhoz is vezethet.
A cserénél mindig ellenőrizzük a csatlakozók állapotát, valamint a vezetékek épségét. Gyakori hiba, hogy a csatlakozók lazák vagy oxidáltak – ezeket érdemes megtisztítani vagy szükség esetén cserélni.
Végezetül: ha nem vagyunk biztosak a dolgunkban, inkább bízzuk szakemberre a javítást vagy cserét. A nagyfeszültségű áramkörökkel való munka veszélyes lehet, és a kijelző akár véglegesen is károsodhat egy rossz lépés miatt.
Gyakori kérdések az LCD inverter működéséről és válaszok
❓ Mi az LCD inverter fő feladata?
Az LCD inverter feladata, hogy a kijelző tápfeszültségét a háttérvilágításhoz szükséges feszültséggé alakítsa át, így teszi a kijelzőt láthatóvá.
❓ Milyen jelek utalhatnak inverterhibára?
A kijelző hirtelen elsötétülése, villogása, halvány képe, vagy az, hogy csak egy pillanatra jelenik meg a kép bekapcsoláskor, mind inverterhibára utalhatnak.
❓ CCFL és LED kijelzők esetén is van inverter?
Igen, mindkét esetben szükséges valamilyen átalakító, de a technológia eltérő: CCFL-nél magasfeszültségű AC inverter, LED-nél inkább DC-DC átalakító a jellemző.
❓ Cserélhető-e az LCD inverter házilag?
Bizonyos műszaki érzékkel és megfelelő szerszámokkal igen, azonban a nagyfeszültség miatt mindig körültekintően kell eljárni – ha nem vagyunk biztosak magunkban, forduljunk szakemberhez.
❓ Mikor éri meg inkább a javítás helyett a teljes kijelző cseréje?
Ha a kijelző más alkatrészei is hibásak (pl. panel, processzor), vagy az inverter cseréje költséges, érdemes lehet inkább egy új kijelzőben gondolkodni.
Az LCD inverterek működése kulcsfontosságú a modern kijelzők világában, hiszen nélkülük a megszokott élénk képet nem élvezhetnénk. Bár többnyire rejtve maradnak a szemünk elől, meghibásodásuk azonnal láthatóvá válik a kijelzők elsötétedésével vagy fényerő-problémáival. Ha értjük működésüket és odafigyelünk a karbantartásra, hosszú éveken át élvezhetjük kijelzőink zavartalan fényét – és tudjuk, mikor, hogyan érdemes beavatkozni egy esetleges meghibásodás esetén.
